ZLH軟齒面圓柱齒輪減速機

ZL(ZLH)型圓柱齒輪減速機廣泛應用于起重、通用化工、紡織輕工、運輸?shù)V山機械及其它各種機械中作減速之用，其聯動方式：可用聯軸器直接聯動，也可用三角皮帶撓性聯動。本機通用性和互換性強，維修簡單具有起動阻力粘，運動靈活等優點。

立即咨詢

全國熱線15351598088

詳情介紹

ZLH型減速器主要用于起重、礦山、通用化工、紡織輕工等行業,其適用條件如下:
減速器齒輪傳動圓周速度不大于4米/秒
減速器高速軸的轉速不大于1500轉/分
減速器用于正反兩向運轉。當帶逆止器時,以正對輸出軸端看的方向?yàn)闇?zhǔn)。
減速器工作環境溫度為-40℃到+40℃
減速器有九種傳動比、九種配置型式和三種低速軸軸端型式
結構概況及主要另部件
本機結構型式為兩級三軸圓柱斜齒水平分割全封式。潤滑油盛于減速機之內部，在主動軸和中間軸上設有擋油板，各軸支點均用流動軸承，其軸向間隙可用內部調整環調整之，本機上部有檢查蓋，下部有油標指針和排廢油用的油塞。
齒輪和軸均用優異炭素鋼制造，并經調質處理，齒輪多用鑄鋼制造，并經正火處理，箱體材料為灰鑄鐵—HT200并經時效處理、齒輪按8級精度制造的滾切斜齒，傾斜角為9°22′兩配偶輪齒數和為148牙。

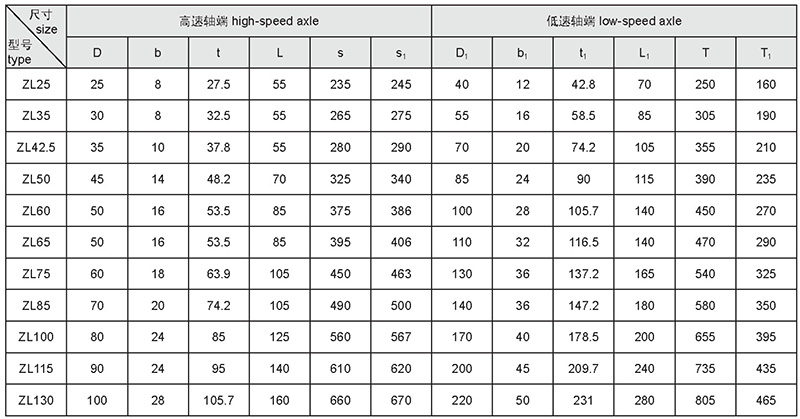

外形及安裝尺寸
